分布式能源站需要什么樣的能耗監測系統?

關鍵詞: 能耗監測系統 發布日期:2020-12-24 瀏覽次數:作者:能耗監測系統

分布式能源站的能耗監測系統由順次連接的站控層設備、通信管理層設備和間隔層設備組成,間隔層設備經通信管理層設備連接于站控層設備。通信管理層把不同通信接口和規約的間隔層設備連接在一起,經統一的通信規約傳送至站控層設備,對間隔層設備實現統一配置。DCS與能耗監測系統通過通信接口裝置實現信息交流。

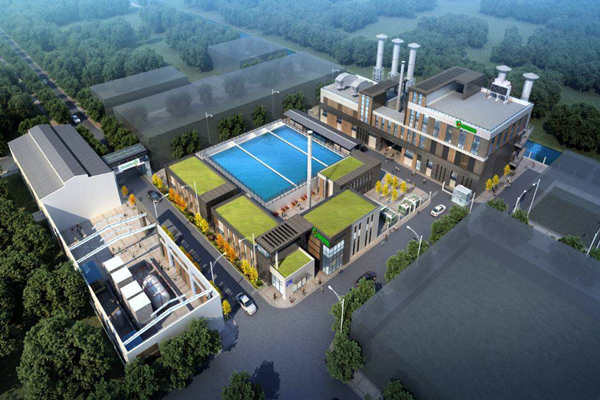

分布式能源站需要什么樣的能耗監測系統?(圖1)

一、站控層設備

站控層設備包括順次連接的打印機、操作員工作站、工程師工作站和五防工作站。站控層設備負責整個分布式能源站的監測,操作員工作站可對所有被控對象進行一對一軟手操控制,并具有監視、報警、記錄打印、性能計算等功能;工程師工作站可用于繼電保護的維護與仿真;還設置五防工作站用于實現開關設備內斷路器、隔離開關、接地開關之間的操作閉鎖。

為了保護能耗監測系統的可靠性,站控層設備采用雙以太網結構、雙主機冗余配置,實現管理控制間隔層設備等功能。操作員工作站、工程師工作站、五防工作站和打印機均連接于雙以太網總線。

二、通信管理層設備

通信管理層設備的功能是實現間隔層設備與站控層設備的通信,把不同通信接口和規約的設備連接在一起,經統一的通信規約傳送至站控層設備。

通信管理層設備由若干個通信管理機和通信接口裝置組成,DCS經通信接口裝置連接于雙以太網總線和對時總線。DCS與能耗監測系統通過通信接口裝置實現信息交流。通信管理層設備根據機組及系統的數量分別設置通信管理機。

三、間隔層設備

間隔層設備負責各間隔實時數據的采集和就地監測功能的實現,間隔層設備由若干個監測子系統組成,間隔層互相獨立,在站控層設備出現故障及網絡失效的情況下,仍能獨立完成間隔層設備的就地監測功能。

分布式能源站需要所需能耗監測系統將配售電系統、發電系統、站用電系統、升壓站系統和遠動通信系統有效集成,上述各子系統均經通信管理機連接于雙以太網總線和對時總線。該監測系統將分布式能源站的所有電氣部分有機集成,納入統一的能耗監測系統進行監測和控制。間隔層設備通過現場總線方式通信連接至通信管理機,通信管理機將信息匯總并上傳至站控層設備的操作員工作站。
